日本未来战斗机尺寸大于F-22,续航性能和武器容量优先于机动性

军事 sean 3848℃ 1评论

2016年12月9日,美国《航空周刊与空间技术》网站报道称,日本防卫省已发布多轮其未来战斗机设计迭代方案,显示该机尺寸呈越来越大的趋势,可能已接近美国洛马公司的F-22“猛禽”战斗机;事实上有可能还更大。

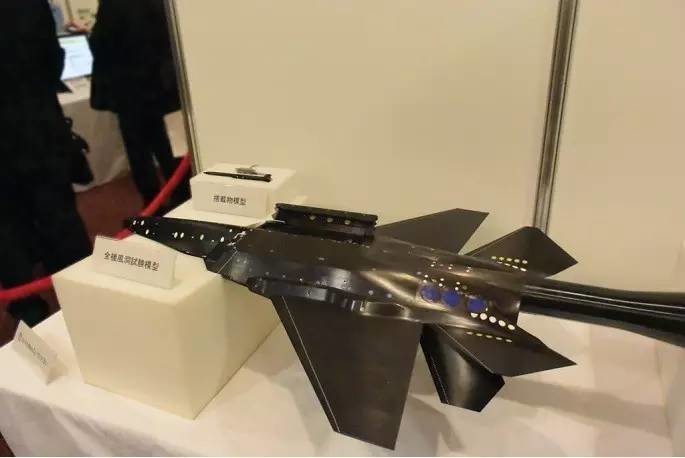

26DMU

日本防卫省防卫装备厅在2016年11月举行的年度国防技术研讨会上展出的26DMU方案1:25风洞试验模型,其机腹一侧的主弹舱舱门已打开。该风洞模型主要用于武器舱导弹分离测试(《航空周刊与空间技术》图片)

日本政府计划在2018财年(2018年4月至2019年3月)决定是否发展未来战斗机;如果发展,该机将在2030年或之后服役,取代F-2战斗机。其制造商预计是三菱重工(F-2战斗机制造商)。目前,防卫省的设计人员已提出一种机长、翼展都比F-22要大的飞机概念方案,即26DMU。2016年11月,在防卫省防卫装备厅举办的年度国防技术研讨会上,日本展示了其1:25缩比风洞试验模型及其搭载的“流星”中远距空空导弹模型。通过对比展示的导弹模型与飞机模型尺寸,可估算出日本未来战斗机的长度(含尾翼)接近20米,翼展大约16米。与之对比,F-22机长18.9米,翼展只有13.6米。《航空周刊与空间技术》由此认为,26DMU的空重必定超过F-22的19.7吨。

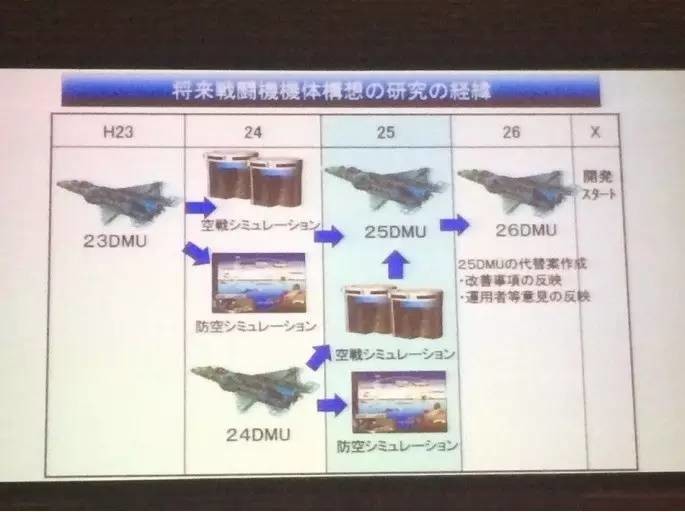

日本未来战斗机总体设计演进

日本未来战斗机总体设计演进历程。从图中看,26DMU应是最终的基本方案,后续将进行细节优化,然后可能转入实际设计(日本防卫省防卫装备厅图片)

26DMU的主要设计特征包括:续航性能和武器容量优先于机动性;2个机腹武器舱均可内埋挂装3枚“流星”级别的中远距空空导弹;可能采用日本正开展研究的3维推力矢量技术。另外,该方案的侧面轮廓扁平,可最大化降低侧向雷达截面积。与之前的25MDU方案相比,它只有少许变化:翼根下方的鼓包进行了改进修形;采用直的而不是经过切尖处理的翼梢。它还采用宽大、扁平的机身,大外倾尾翼,以及主要考虑巡航与巡逻效率的大展弦比机翼。

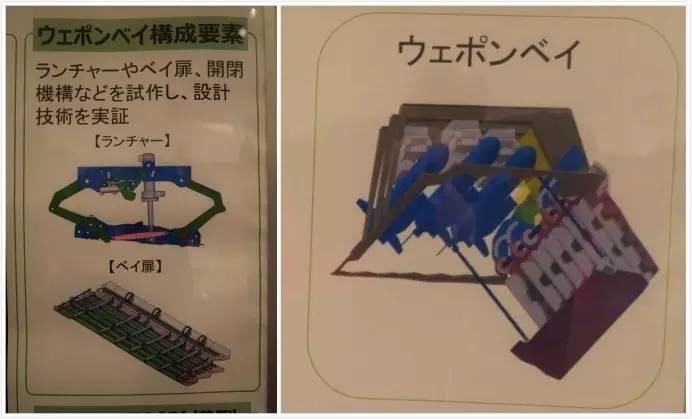

弹舱数字样机

日本正在开展未来战斗机内埋弹舱及舱内发射装置设计研究,图为发射装置和弹舱数字样机图片,显示每个弹舱可挂装3枚采用冲压发动机的“流星”中远距空空导弹(日本防卫省防卫装备厅图片)

26DMU延续了之前可分别挂装3枚大型空空导弹的2个机腹主弹舱,此外机身侧面有2个可分别挂载1枚近距空空导弹的侧弹舱。欧洲导弹公司(MBDA)的“流星”或与其尺寸相近的日本备选方案将是首选空空导弹。“流星”导弹是首选,因为内埋弹舱武器分离风洞试验使用了该导弹作为试验对象;同时日本与英国正在开展“流星”导弹改进研究,其重心是使用日本的导引头。从尺寸上看,内埋弹舱也能容纳同等数量的日本AAM-4导弹(它与“流星”导弹的长度均为3.7米)的发展型。

转载请注明:北纬40° » 日本未来战斗机尺寸大于F-22,续航性能和武器容量优先于机动性
