美军机载电子战装备的发展现状与趋势

军事 sean 12189℃ 0评论

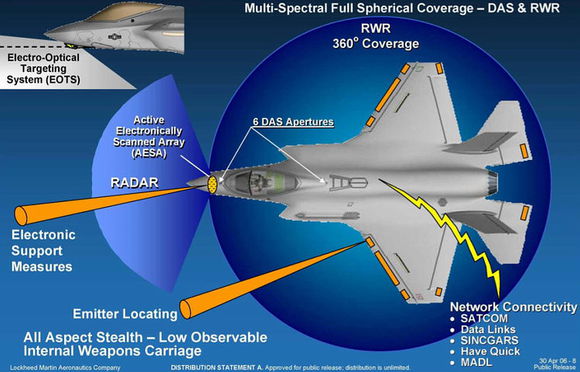

F-35电子系统

俄罗斯国防部《外国军事评论》杂志2016年第6期发表了俄军少校S·亚申的文章:Бортовые радиоэлектронные средства защитылетательных аппаратов。文章介绍了美国空军主要作战飞机机载无线电电子战装备的发展与装备情况。文章编译如下:

防空武器的发展与完善,现代化战术飞机机载无线电电子设备综合系统功能的提高,要求必须装备用于单机防护的新型无线电电子战装备,并改装现有装备。第四代和第五代飞机的无线电电子战装备的特点是采用相控阵雷达和红外导弹照射、发射告警系统。

得益于现代化信息显示设备,如头盔系统和多功能显示器,信息保障分系统存储的所有数据无需补充显示设备便可同时显示。机载无线电电子综合系统中各种设备和系统高度的一体化水平使利用机载相控阵雷达的能力来执行无线电电子战任务成为可能。现代化的系统使得它们可以被作为信息保障设备来使用,但是无线电电子战设备的一个关键发展方向是,用相控天线阵列进行无线电电子压制。

目前在F-15战斗机上安装了TEWS单机防护系统,包括AN/ALR-56C和AN/ALQ-128照射告警系统、AN/ALQ-135(V)无线电电子压制站、AN/ALE-45偶极子反射体和假红外目标自动抛投系统。

AN/ALQ-135(V)无线电电子压制站可根据优先度用连续、脉冲和脉冲多普勒雷达同时施放有源干扰。它能够产生2-20千兆赫的噪声和模拟干扰。压制站不包括自己的接收装备,信号从AN/ALR-56C照射告警接收机进入压制站,而在F-15E飞机上是从AN/APG-82(V)1机载相控阵雷达进入。压制站的终端辐射装置是喇叭形天线。

计划从2020年至2030年用EPAWSS系统取代TEWS系统。目前正在为选择EPAWSS系统的概念面貌而进行招标。EPAWSS系统将包括雷达照射和导弹攻击告警设备、无线电和光学波段的有源对抗及消耗性对抗器材,包括机载相控阵雷达的能力。EPAWSS系统的补充能力之一大概是能对无线电辐射源定位,施放毫米波干扰。预计该系统的一个特点是采用信号存储和复制装置,从而能用复杂信号对各种相干雷达、脉冲多普勒雷达进行无线电电子压制,同时向其中输入关于运动距离和速度的假信息信号,以及施放逼真的模拟干扰。

这些装置的基础是DRFM(Digital Radio Frequency Memory)信号频率数字存储装置,该装置是超高速存储装置,能同时记录和读出多种调频和调相雷达信号。

在竞标的压制站面貌方案中既有以半导体仪表为基础的装置,也有采用行波管的。计划在F-15C/D/E飞机上安装EPAWSS系统。

大部分F-16战斗机装备AN/ALQ-131无线电电子压制吊舱、AN/ALE-47偶极子反射体和假红外目标自动抛投装置和AN/ALR-56M照射告警站。为了提高机载无线电电子战装备的效能,在飞机上安装了AN/ALQ-213指挥系统。

从2013年起中止了对AN/ALQ-131无线电电子压制系统改进计划的拨款,这意味着可能为飞机安装其他系统。作为F-16飞机无线电电子压制装置的备选方案,正在研究单机防护用的AN/ALQ-214干扰施放系统、AN/ALE-50 (55)拖曳式假目标和机载相控阵雷达资源。

AN/ALE-47自动抛投装置能够抛投30个装有MJU-7或-10型假红外目标和RR-170或RR-180偶极子反射体的弹射弹。在配置4个消耗性无线电电子战器材组件的情况下,该装置的重量约为30公斤。

AN/ALR-56M照射告警接收机能够发现0.3-20千兆赫的连续和脉冲信号。其组成包括4副螺旋天线和1副杆形天线。在发现飞机被雷达跟踪时,能自动发出抛投假目标的指令。
