然而，垂直发射系统（VLS）的改进还存在问题。直径21英寸的新导弹与垂直发射系统是紧密配合的。正如雷声公司导弹防御项目业务开发主管迪安·格尔（Dean Gehr）曾表示，“它基本上填满了Mark 41垂直发射筒的全部空间。”Mark 41（MK41）垂直发射系统有三种规格，“打击长度”MK41，“战术长度”MK41和“自卫发射装置”（SDL）。能够携带“标准-3”导弹的任何改型的唯一规格是“打击长度”的垂直发射系统。然而，据说，由于“打击长度”垂直发射系统延长的发射筒长度，它们不能被安装在舰上的所有地方，因为它们不适合。此外，每套MK41垂直发射系统有8个发射筒。如果空间允许，一艘舰上可以安装多套系统。一些舰安装了2套系统，单舰就有16个发射筒。MK41也有不同的发射筒和插入配套件，使其不仅可以作为运输/储存和发射筒，还决定它能够发射哪些导弹。6个发射筒安装在MK41发射系统内的Mk.29发射系统是唯一一种能够携带“标准-3”Block 2导弹的系统。图4显示了MK41垂直发射系统的结构，一个可更换的储存/发射筒和一枚导弹。

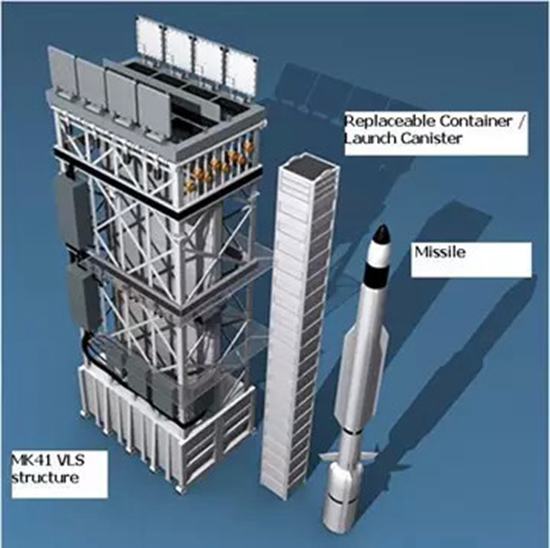

图4 MK41垂直发射系统结构、发射筒和导弹。图片来源：英国《武装部队评论》

美国和日本已经分摊了这一项目和这个研究领域的研发成本。虽然这两个国家共同合作研发这种导弹的先进红外导引头，但日本开发出了翻盖头锥和直径21英寸的第二级火箭发动机，而“美国开发了拦击飞行器的先进推进系统”。如前所述，“标准-3”Block 2A导弹预计在2018年部署。图5显示“标准-3”导弹在2013年之前各阶段的细节以及当前计划的，取消第四阶段之后的发展。

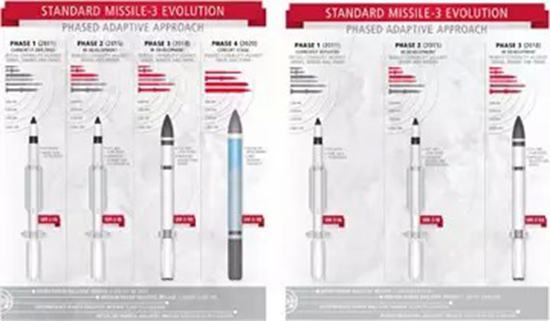

图5“标准-3”导弹在2013年之前（左）和之后（右）的的演变。图片来源：雷声公司

日本目前的弹道导弹防御武器架构包括至少16个PAC-3火力单元和4艘配备弹道导弹防御系统的“宙斯盾”舰。据称，日本防卫省计划在2018年之前给2艘舰升级“宙斯盾”弹道导弹防御能力，并可能采购另外2艘“宙斯盾”舰，使“宙斯盾”舰的总数达到8艘。被集成到弹道导弹防御系统的传感器是美国黑兹尔坦公司（Hazeltine）的AN/FPS-5测高雷达和本迪克斯公司（Bendix）的AN/FPS-3搜索雷达。所有这些单元都是由一个指挥控制、交战管理和通信（C2BMC）系统联系在一起的，该系统是弹道导弹防御系统的核心。图6显示了日本弹道导弹防御架构的所有单元以及每个单元计划在导弹攻击过程中如何发挥作用。
